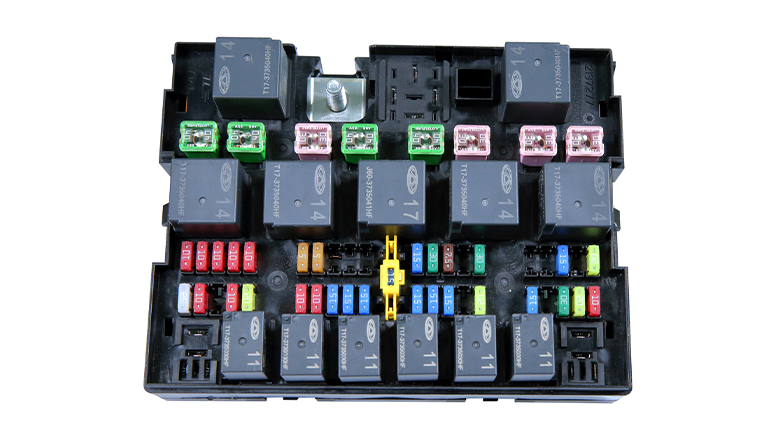

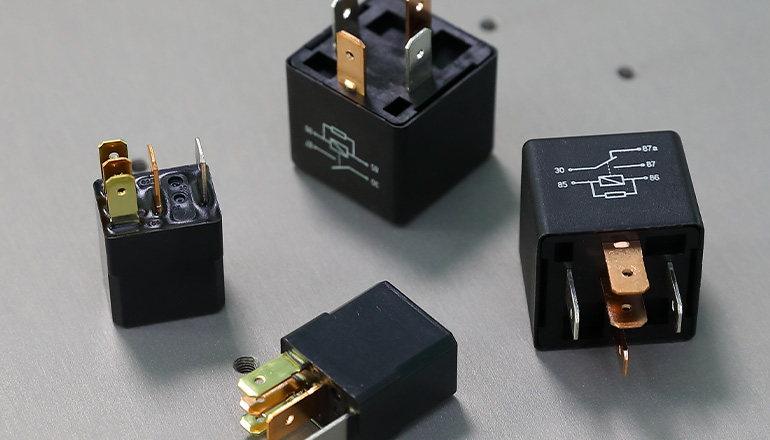

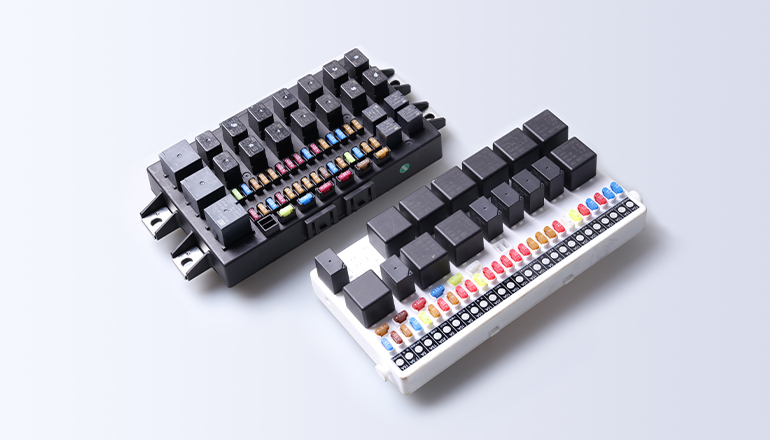

本设备属于汽车保险丝盒、智能保险丝盒、BCM盒自动组装生产线,用于保险丝盒、智能保险丝盒、BCM盒的自动化组装生产。整线采用兼容性载具定位、倍速线体传输的方式,组装工艺设备模块化对接,实现整线自动化的生产。线体主要由以下工艺组成,包含:载具自动升降、自动锁螺丝、自动镭雕、产品自动翻转、保险片自动插装、继电器自动插装
·整线高度自动化作业，基本不需要人参与
·模块化设计,便于安装维护
·每个工站数据可存储，可对接MES系统
·具备一键更换程序功能,主机选好产品型号后,其他设备自动更换对应的程序
·大范国的兼容性，不同产品,更换不同的载具即可
·定制化选配,根据不同客户的生产要求,增减设备

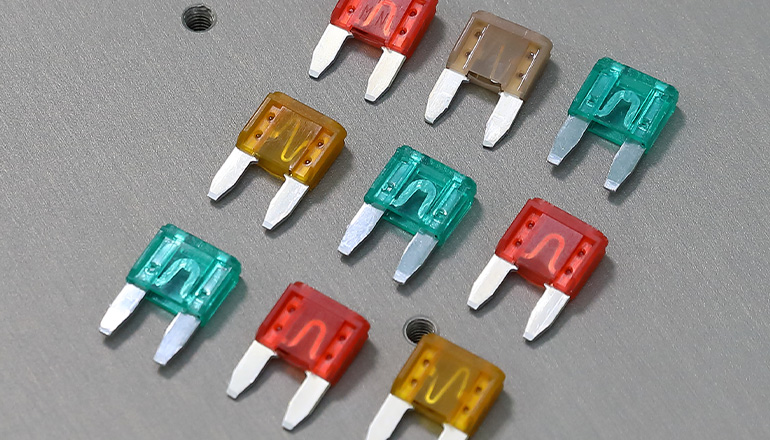

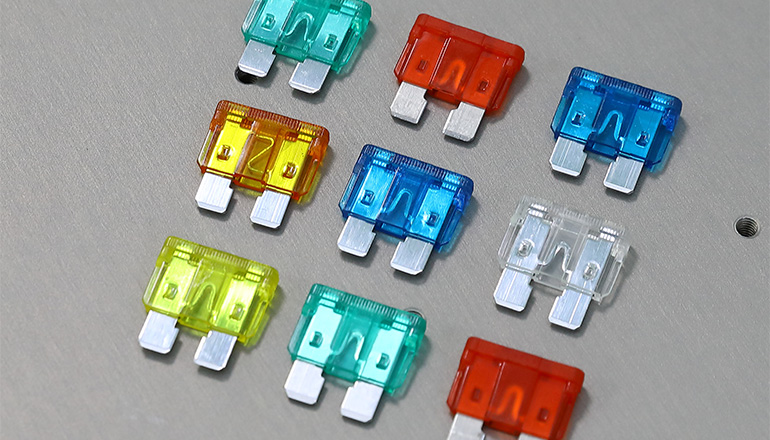

·可兼容不同大小的保险物料,具体快速更换夹头功能
| 参数名称 | 参数详情 |
|---|---|
| 整线尺寸 | 约L16000xW2600xH1600 |
| 设备电源电压 | AC220V 50Hz |
| 设备总功率 | 根据设备数量 |
| 气源气压 | 0.5 - 0.6MPa |
| 换线时间 | 待定 |
| 设备尺寸 | 约W1000xD1350xH1700 |
| 设备节拍 | 35S/12PCS |
| 电批类型 | 同服电批，扭力/圈数/时间/异常等信息监控与输出 |
| 供料方式 | 气吹式供料 |
| 产品范围 | 适应所有保险盒/BCM盒 |
| 模组定位精度 | ±0.05 |
| 定位方式 | 高像素视觉定位系统 |
| 产品定位方式 | 四周夹紧状态+下压夹紧状态 |
| 模组工作范围 | X轴:450mm Y轴:300mm Z轴:150mm |
| 设备功率 | 1.5KW |
| 设备重量 | 560KG |
| 通讯方式 | RS485/网口/SMEMA |
| 设备尺寸 | 约W1400xD1000xH1700 |
| 设备节拍 | 10S |
| 打标范围 | 250mmx400mm |
| 翻转范围 | 产品宽度100mm - 270mm |
| 控制方式 | 镭雕:PC主机+激光控制器;翻转:PLC |
| 设备功率 | 1KW |
| 设备重量 | 350KG |
| 通讯方式 | RS485网口/SMEMA |
