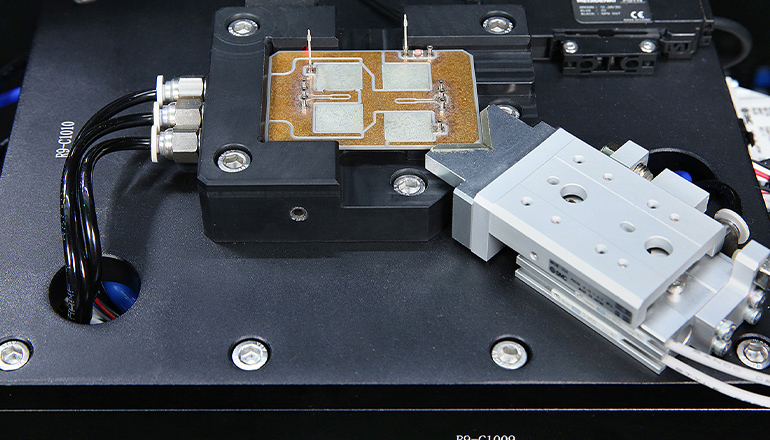

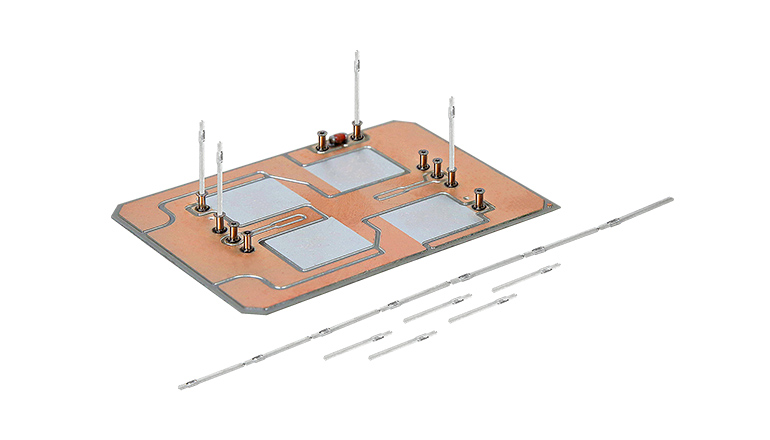

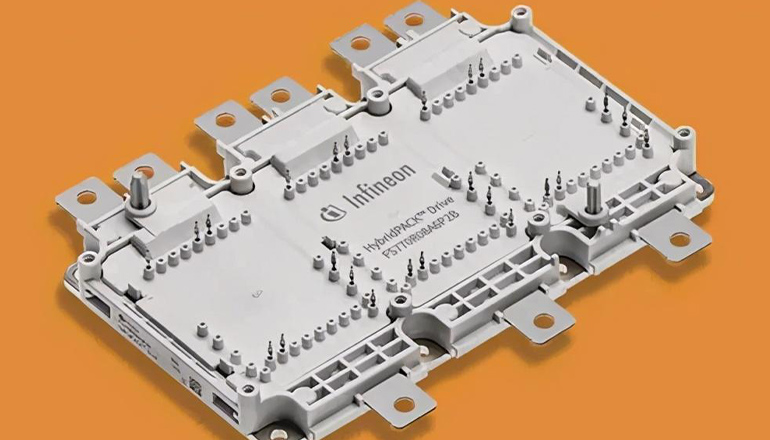

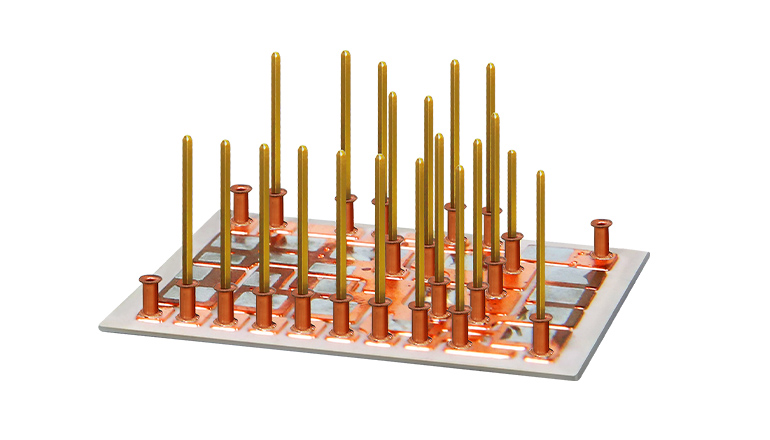

本设备主要应用于Sic/Si基通讯,航天,汽车,新能源等功率模块的一体针首尾相连的方针或者pressfit针(可实现快速生产,且物料损耗小,性价比优秀)。通过伺服系统带动凸轮传动机构把首尾相连针裁切为散针,并准确高效地插入DBC上,插针过程中,先进行相机位置校正,实时监控插入状态,包括插入力、插入位置等等。系统可靠,监控、编程、诊断、操作功能完善,实现智能化生产
·可以搭载2D&3D识别系统，实现针的位置度和垂直度的品质检测

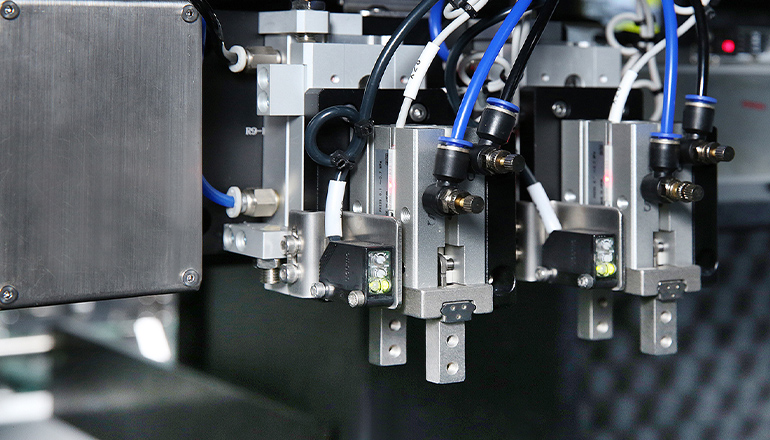

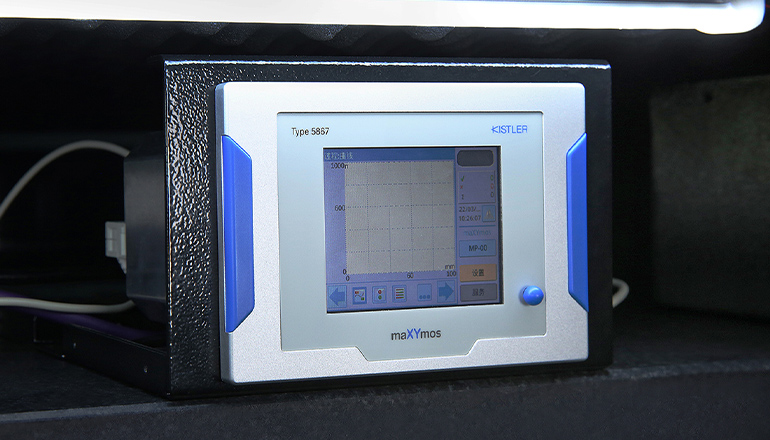

·头部搭载压力检测功能,可实现压力实施反馈,平台搭载下部识别系统,使定位精度更准确
·平台360°旋转,0.01°递增,最大程度满足产品生产需要

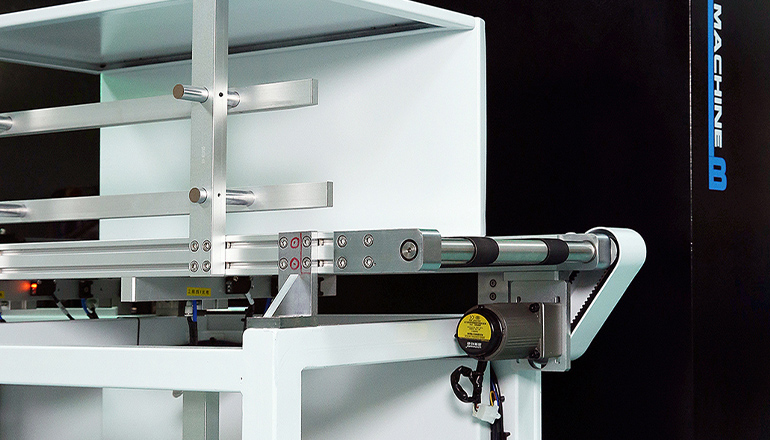

·本体采用大理石搭载直线电机一体化设计,实现μ级高精度高速度生产弹夹式DBC上下料,满足半导体行业的高品质生产需求
·可以搭载二维码及MES系统:实现品质闭环控制
| 参数名称 | 参数详情 |
|---|---|
| 适用 DBC 尺寸 Applicable DBC dimension | 定制/Customization |
| 生产节拍 | 0.5S - 2S/PC |
| 插入速度 Insertion speed | 0.5S - 2S/PC |
| 插入角度 Insertion angle | 360 度任意旋转/Freerotationfor360degrees |
| 重复精度 Repetition accuracy | ±0.01mm |
| 通讯方式 Communication | RS485/RS232/SECS/GEM |
| 设备功率 Power consumption | 220V 单相 12KW 1220V single - phaser2KW |
| 设备尺寸 Machine dimension | L2100*W1250*H1700(mm)不含上料架/Material feeding rack not included |
| 重量 Weight | 2200KG |
| 使用温度 Operating temperature | 5 - 40℃ |
| 使用湿度 Operating humidity | 10 - 90%RH |
| 环境要求 Environmentrequirement | 无腐蚀气体/Non-corrosive gas |
