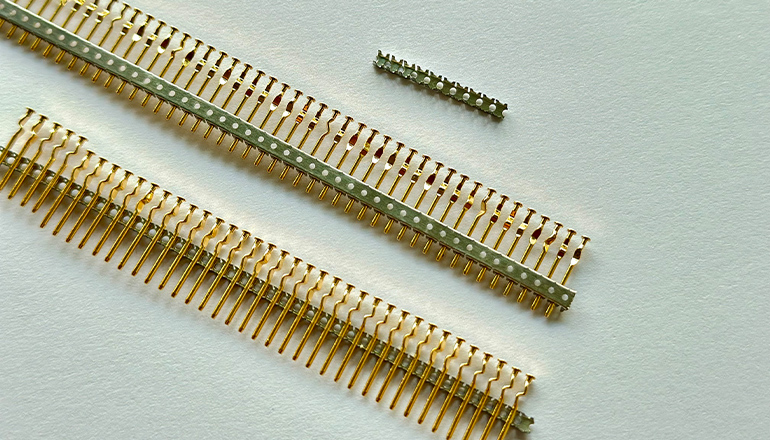

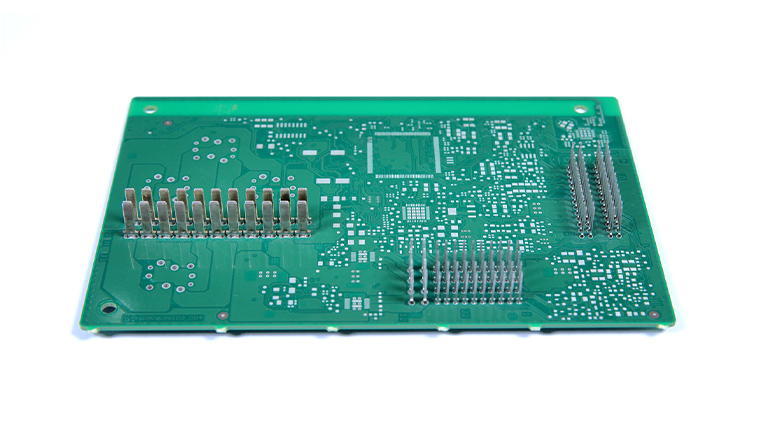

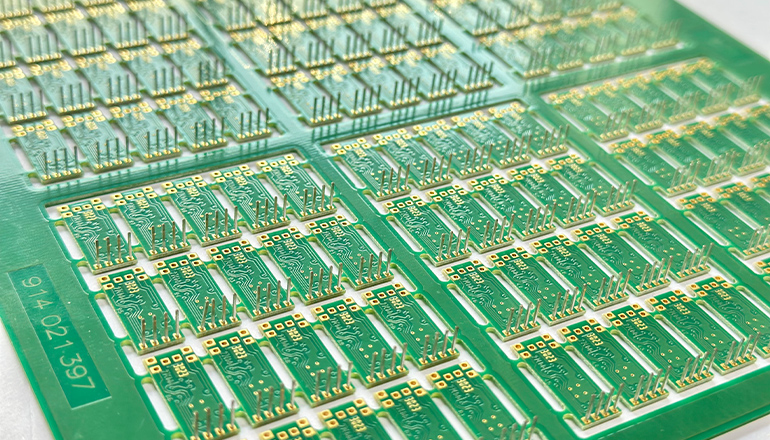

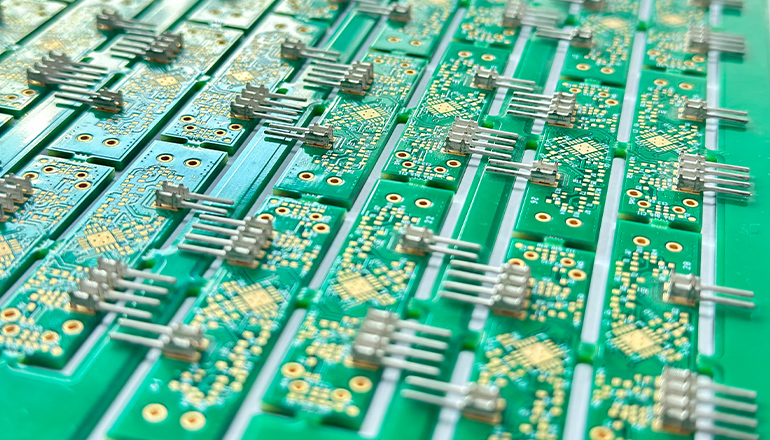

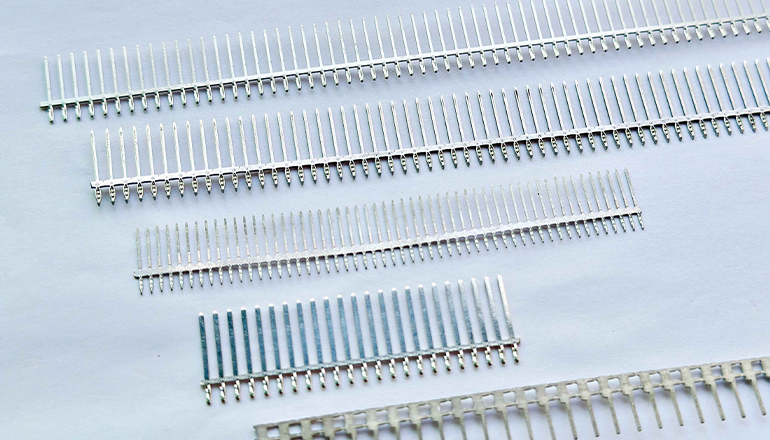

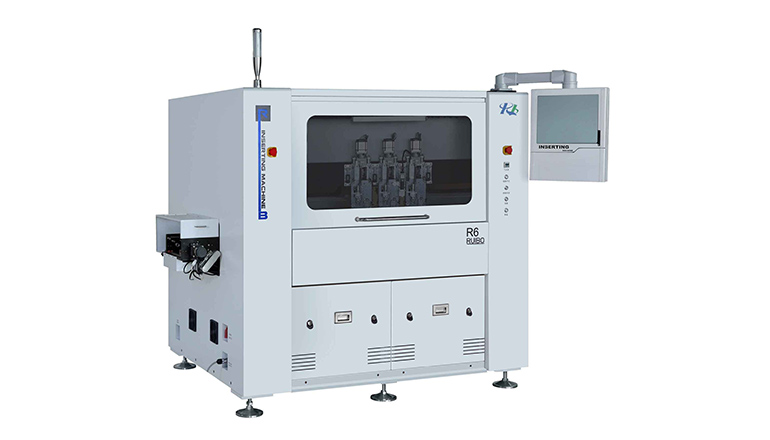

设备用于将卷装的连带金属 Pin 针自动裁切成单个针,通过插件头精准的播入到PCB,承载PCB的平台采用X轴Y轴再加旋转机构组成。大理石研磨平台及主体框架、同服控制系统、凸轮传动机构,稳定高效以及高精度。拥有完善的检测及监测功能，操作方便简洁。
·大理石一体化设计,确保设备框架的垂直度、平面度及平行度和精度
·XY轴采用伺股电机，稳定高效
·凸轮结构,实现高产能高重复精度生产
·选配压力传感器配置，实现压力实时监控输出压力曲线，实施高品质生产
·多角度DD马达配置，实现0.01度递增,输出最大的柔性生产能力
·配备二维码识别功能，可直接对接MES系统
| 参数名称 | 参数详情 |
|---|---|
| PCB 尺寸/PCB size max | max:350*245mm |
| PCB 传送方向/PCB direction | L-R;R-L |
| PCB 支撑方式/PCB Support | 底模/PCB mold |
| 平台速度/Platform speed | 70mm/min |
| 插件方向/Pin direction | 360 度任意角度/360°freerotation |
| 插件速度/Insertionspeed | 140-220Pcs/Min |
| 通讯方式/Communication | RS485/RS232 |
| PCB 进出板时间/PCBexchange time | 6S |
| 来料方式/Feedingtype | 卷料/Rolling |
| 插装头数量/Insertion head | 1-3/up to 3 |
| 孔位校正方式/Hole positionrecognition | CCD 高清工业相机视觉系统/CCDhigh-definitionindustrial camera vision system |
| 控制系统/Controlsystem | 工业电脑+显示屏 Windows 系统/Industrial computer+display screen Windows system |
| 设备尺寸/Machine dimension | L2300*W1400*H1700(mm) |
| 重复精度/Repetition accuracy | ±0.01mm |
| 设备框架材质/Machineframe | 大理石/marble |
| 重量/Weight | 约 1700KG/About 1700KG |
| 气压/Air pressure | 0.55±0.05MPa |
| 设备功率/Powerconsumption | 1500W |
| 电源/Supply voltage | AC220V 60HZ |
| 使用温度/Operating temperature | 5-40 度/5-40℃ |
| 使用湿度/Operating humidity | 10-90%RH |
| 环境要求/Environment requirement | 无腐蚀气体/Non-corrosive gas |
