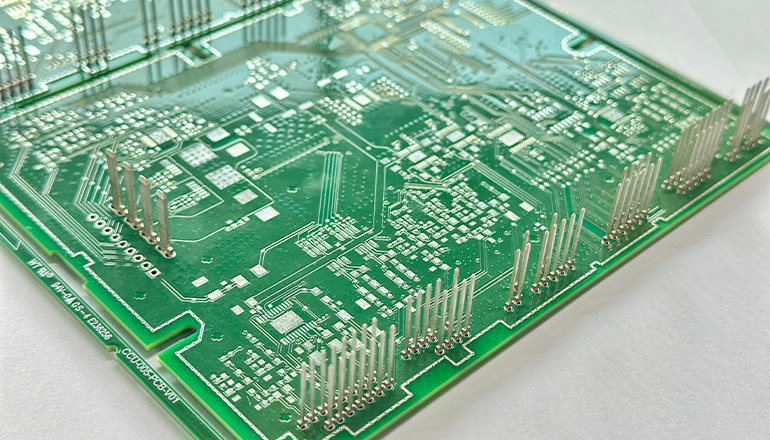

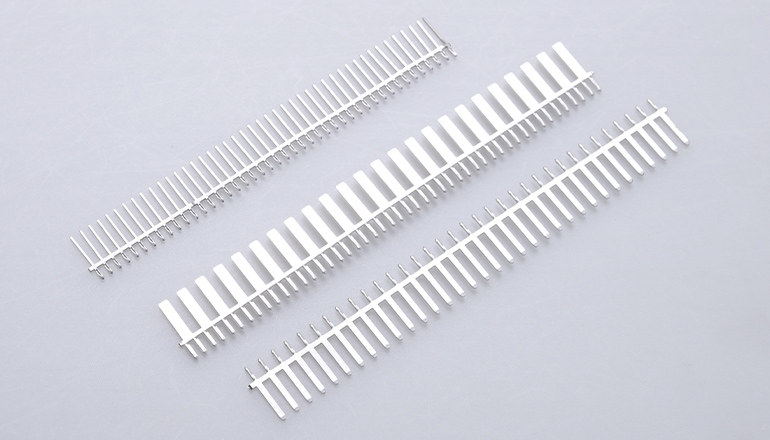

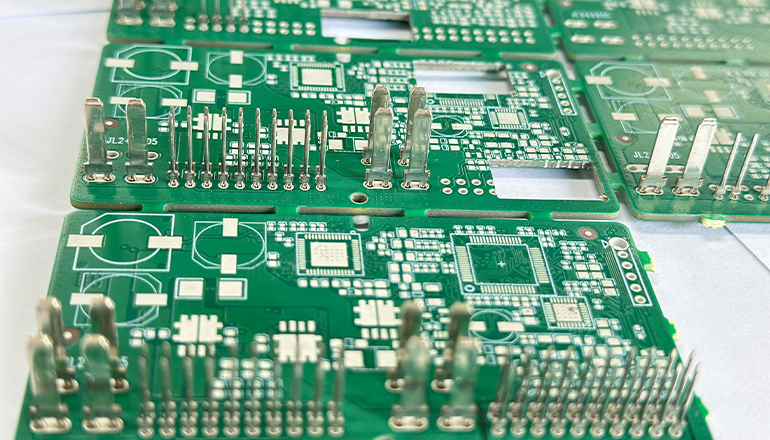

设备用于将卷装的连带金属pin针自动切断成单个针,通过伺服系统带动凸轮传动机构自动准确高效地插PCB上,插针过程中,先进行相机位置校正,实时监控插入状态,包括插入力、插入深度等等,系统可靠,监控、編程、诊断、操作功能完善，实现智能化生产。
·大理石一体化设计,确保设备框架的垂直度、平面度及平行度和精度
·XY轴采用伺股电机,稳定高效
·凸轮结构，实现高产能高重复精度生产
·配备二维码识别功能,可直接对接MES系统
·选配压力传感器配置，实现压力实时监控输出压力曲线，实施高品质生产
| 参数名称 | 参数详情 |
|---|---|
| PCB 尺寸/PCB size max | max:350*350mm |
| PCB 传送方向/PCB direction | L-R;R-L |
| PCB 支撑方式/PCB Support | 顶杆/Anvil |
| 平台速度/Platform speed | 70m/min |
| 插件方向/Pin direction | 标配:0 - 90°递增;选配:特殊角度/Standard:90° inc; option: specified angle |
| 插件速度/nsertionspeed | 140 - 220Pcs/Min |
| 通讯方式/Communication | RS485/RS232 |
| PCB 进出板时间/PCB exchangetime | 6S |
| 来料方式/Feeding type | 卷料/Rolling |
| 插装头数量/nsertion head | 1 - 3/up to 3 |
| 孔位校正方式/Hole positionrecognition | CCD 高清工业相机视觉系统/CCD high - definition industrial camera vision system |
| 控制系统/Controlsystem | 工业电脑 + 显示屏 Windows 系统/Industrial computer + display screen Windows system |
| 设备尺寸/Machine dimension | L2310*W1560*H1740(mm) |
| 重复精度/Repetition accuracy | ±0.01mm |
| 设备框架材质/Machineframe | 大理石/marble |
| 重量/Weight | 1800KG |
| 气压/Air pressure | 0.55 + 0.05MPa |
| 设备功率/Powerconsumption | 2000W |
| 电源/Supply voltage | AC220V 60Hz |
| 使用温度/0peratingtemperature | 5 - 40 度/5 - 40℃ |
| 使用湿度/Operating humidity | 10 - 90%RH |
| 环境要求/Environmentrequirement | 无腐蚀气体/Non-corrosive gas |
